鐵路防雷系統是雷擊發生時，雷擊放電誘發雷擊電磁脈沖過電壓和過電流，經站場電源系統、通信信號傳輸通道、接地系統及建筑物直擊雷的防護系統泄流，要求必須在車站的供電系統、天饋系統、信號采集傳輸系統、程控交換系統、計算機網絡系統、機房接地系統等進行可靠有效的防護，在攔截、分流、均衡、接地、布線、布局等方面作完整的，多層次的綜合防護。

鐵路信號設備雷電及電磁兼容綜合防護實施指導意見

1 總則

1.0.1 為統一規范鐵路信號設備雷電及電磁兼容防護工作，提高信號設備抗御電磁干擾能力，減少或防止雷電故障，特制定本實施指導意見。報

1.0.2 鐵路信號設備雷電防護應采取綜合防護的方法，主要為三個方面：

l 改善電磁兼容環境條件，包含屏蔽、等電位設置以及合理布線；

l 分區分級設置防雷保安器；

l 良好接地措施。

1.0.3 鐵路信號設備本身的電磁兼容性應當符合《鐵道信號電氣設備電磁兼容性試驗及其限值》（TB/T 3073-2003）規定要求。電氣化牽引區段，與鋼軌連接的信號設備，還應符合TB/T 3073-2003標準附錄A牽引電流傳導性干擾試驗（即不平衡牽引電流抗干擾度試驗）要求。

1.0.4 與室外連接的信號設備，其雷電電磁脈沖的抗擾度應符合《鐵道信號設備雷電電磁脈沖防護技術條件》（TB/T 3074-2003）第9章“信號設備雷電電磁脈沖防護水平”要求。

1.0.5 本實施指導意見適用于新建和既有線改造工程。要求在鐵路信號新建和改造工程中，必須統籌設計鐵路信號設備雷電綜合防護。信號雷電綜合防護設計與施工應由通過鐵道部審定的專業公司承擔。對于隱蔽工程應嚴格執行監理和隨工驗收制度，確保工程質量。

2 鐵路信號設備防雷保安器（SPD）的要求與設置

2.1 一般要求

2.1.1 鐵路信號設備防雷保安器應納入產品強制認證管理，技術指標和應用要求必須符合相關檢測標準，所用防雷保安器須獲得產品強制認證證書。

2.1.2 按照分區、分級、分設備防護和縱向、橫向或縱橫向防護的需要合理選用防雷保安器。

2.1.3 當防雷保安器處于劣化或損壞狀態時，須立即自動脫離電路且不得影響設備正常工作。

l 防雷保安器并聯應用時，在任何情況下不得成為短路狀態；串聯應用時，在任何情況下不得成為開路狀態。

l 防雷保安器對地有連接的，除了放電狀態，其他時間不得構成導通狀態；否則必須輔以接地檢測報警裝置。

2.1.4 用于電源電路的防雷保安器，應單獨設置；必須具有阻斷續流的性能；安裝在分線盤（柜）處、電源防雷箱內及工作電壓在110V以上的防雷保安器應有劣化指示。

2.1.5 凡屬于獨立防雷電路上的防雷保安器，應統一編號管理，并具有例行檢測記錄；其安裝應便于日常維護檢測。

2.1.6 并聯應用的防雷保安器應能實現熱插拔，信號傳輸線的防雷保安器應實現即插即用（信號傳輸線的范圍詳見表2）。

2.1.7 按照分區分級的原則，信號傳輸線的防雷保安器應集中設置在分線盤處。新建或大修車站（場）應采用防雷型分線柜；既有車站應在分線盤處設防雷保安器，并盡可能采用防雷型分線柜。

2.1.8 被保護設備本身已加裝防雷保安器，且其抗擾度已達到TB/T 3074-2003第九章規定的試驗等級為4級或X級的，可不設置防雷保安器。

2.2 電源防雷保安器

2.2.1 外電網引入機房建筑物應采用多級雷電防護。第Ⅰ級設在戶外交流電源饋線引入處（配電盤）（電力部門未做雷電防護時，第Ⅰ級設在電力開關箱后）；第Ⅱ級設在電源屏電源引入側；第Ⅲ級設在微電子設備（指計算機終端電源穩壓器或UPS電源前）。

2.2.2 第Ⅰ級電源防雷應有故障聲光報警、雷電計數和狀態顯示（三相電源每一相線均應有狀態顯示）等功能。

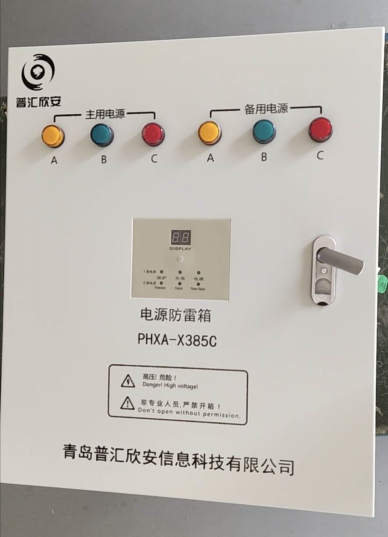

2.2.3 電源防雷應采用信號電源防雷箱方式，信號防雷箱設置地點應符合防火要求。

2.2.4 信號設備機房的電源應采用TN-S系統。三相電源供電的機房，應采用L（相線）—L、L—PE（保護地線）和N（中性線）—PE全模防護的并聯三相電源防雷箱；單相電源供電的機房，應采用L—N、L—PE和N—PE的單相電源防雷箱。

2.2.5 室內電源防雷保安器應按表1選取沖擊通流容量和限制電壓。

2.2.6 室外架空線路應在架空線兩端引入處設置防雷保安器。架空線供電的交流電源防雷保安器，沖擊通流容量不小于20kA，限制電壓不大于700V，在中雷區以上的地區，限制電壓可不大于1000V。

2.3 信號傳輸線防雷保安器

2.3.1 室內數據傳輸線長度大于50-100m時，可在一端設備接口處設置防雷保安器；大于100m時，宜在兩端設備接口處設置防雷保安器。

2.3.2 室內信號傳輸線防雷保安器的選用應符合以下條款要求：

l 室內采集、驅動信號傳輸線防雷保安器沖擊通流容量不小于1.5kA，限制電壓不大于60V，信號衰耗不大于0.5db。

l 室內視頻信號傳輸線防雷保安器沖擊通流容量不小于1.5kA，限制電壓不大于10V，信號衰耗不大于0.5db。

l 室內RS232 、RS422、RJ45、G.703 /V.35等通信接口信號傳輸線防雷保安器沖擊通流容量不小于1.5kA，限制電壓不大于40V，信號衰耗不大于0.5db。

l 其他室內信號傳輸線防雷保安器沖擊通流容量不小于5kA，限制電壓按表2選取。

2.3.3 安裝于室外的電子設備宜在纜線終端入口處設置防雷保安器或防雷變壓器。

2.3.4 室外信號傳輸線（非架空線）防雷保安器沖擊通流容量不小于10kA，限制電壓按

3．改善機房電磁環境

_3.1 既有機房建筑物直擊雷防護和屏蔽

3.1.1 為抗御直擊雷和降低雷電電磁干擾，信號機房的建筑物應采用法拉第籠進行電磁屏蔽。

l 法拉第籠由屋頂避雷網、避雷帶和引下線、機房屏蔽和接地系統構成。

l 避雷網由不大于3m×3m的方形網格構成，每隔3m與避雷帶焊接連通。網格由40mm×4mm的熱鍍鋅扁鋼交叉焊接構成。熱鍍鋅鋼材的鍍層厚度為20～60μm。

l 避雷帶應采用不小于Φ8mm熱鍍鋅圓鋼沿屋頂周邊設置一圈，距墻體高度0.15m，并用熱鍍鋅圓鋼均勻設置避雷帶支撐柱，支撐柱間距不大于1m。

l 引下線是避雷帶與接地裝置的連接線，沿機房建筑物外墻均勻垂直敷設4-6根，安裝應平直，并與其它電氣線路距離大于1m。引下線的固定卡釘布置應均勻牢固，間距宜小于2m。

l 引下線宜采用40mm×4mm熱鍍鋅扁鋼或不小于Φ8mm熱鍍鋅圓鋼，上端與避雷帶焊接連通，焊接處不得出現急彎（彎角不小于R90°），下端與地網焊接。

l 引下線與分線盤（柜）間距應不小于5m。

3.1.2 信號機房建筑物屋頂不允許設置避雷針。

3.1.3 為節省投資和合理利用資源，法拉第籠也可利用建筑物的鋼筋混凝土結構或框架結構建筑物，實現引下線和大空間屏蔽網的作用。引下線利用建筑物內主鋼筋時，主鋼筋應與接地裝置（地網）、避雷帶焊接。

3.1.4 安裝電子設備的機房宜進行更完善的室內法拉第籠屏蔽。

l 其屏蔽層應選用鐵板或鋁板等電磁屏蔽材料，板材厚度應不小于0.6mm。

l 門窗屏蔽應采用截面積不小于3mm、網孔小于80mm×80mm的鋁合金網，并用不小于16mm的軟銅線與地網或屏蔽層可靠連接。

l 金屬板間每間隔500mm必須焊接或用不小于2mm的軟銅線可靠連接。

l 屏蔽層必須在引下線與地網連接處用不小于25 mm的軟銅線可靠連接（可多處連接）。

l 機房已經預留鋼筋接地端子板的，屏蔽層還應與鋼筋接地端子板栓接。

l 機房地面宜采用防靜電地板；其金屬支架間應互相可靠連接，或在金屬支架底部采用0.1mm×20 mm銅箔帶構成與支架一致的網格，銅箔帶交叉處用錫焊接。

l 互相連接的金屬支架或網格銅箔帶應采用10 mm的銅帶（扁平銅網編織帶）應與地網或屏蔽層連接，至少4處，銅帶一端加線鼻后與地網或屏蔽層栓接，另一端用錫焊接。

3.2 新建機房建筑物直擊雷防護和屏蔽

3.2.1 機房在選址上除考慮生產需要、生活方便外，還應選在土壤電阻率低、腐蝕性小、距變（配）電所大于200m的位置。

3.2.2 房屋結構應采用鋼筋混凝土框架結構。在混凝土框架內應設置不小于Φ12mm的圓鋼為主筋（加強鋼筋），主筋間用相同規格的圓鋼相互焊接成不大于5m×5m的網格，并保證電氣連接的連續性。主筋上端必須與避雷帶焊接，下端必須就近與基礎接地網焊接。

3.2.3建筑物施工時，應在機房四周室內、室外距地面0.3m處預留與混凝土框架內主筋連接的接地端子板各4塊。室外接地端子板應與環形接地裝置栓接，室內接地端子板應與機房屏蔽層或與防靜電地板下的金屬支架（或支架下的銅箔帶）栓接。

3.2.4 機房直擊雷防護和屏蔽應符合3.1.1、3.1.2、3.1.4條要求。

3.2.5 安裝電子設備的機房可在墻體內用鋼筋網設置屏蔽層。鋼筋網應采用不小于Φ8mm的圓鋼焊接成不大于600mm×600mm網格，并與主筋焊接連通，窗戶設有防盜網的還應與防盜網鋼筋焊接。門窗屏蔽及采用金屬板的機房屏蔽應符合3.1.4條要求。

3.3 室外信號設備直擊雷防護和屏蔽

3.3.1 室外電子設備集中的區域，可在距電子設備和機房建筑物30m以外的地點安裝多支獨立避雷針。

3.3.2 包含信號設備的箱、盒、柜等殼體應具有良好的電氣貫通和電磁屏蔽性能，殼體內應設專用接地端子（板）。室外信號設備的金屬箱、盒殼體必須接地。進出金屬箱、盒的電源線、信號線宜采用屏蔽電纜或非屏蔽電纜穿鋼管埋地敷設，屏蔽電纜的金屬屏蔽層或鋼管應接地。

3.3.3 嚴禁用鋼軌代替地線。

3.3.4 高柱信號機點燈線纜應采用屏蔽線纜。

3.4 接地系統

3.4.1 一般要求

l 信號設備應設安全地線、屏蔽地線和防雷地線。信號設備的機架（柜）、控制臺、箱盒、信號機梯子等應設安全地線，交流電力牽引區段的電纜金屬護套應設屏蔽地線，防雷保安器應設防雷地線，安裝防靜電地板的機房應設防靜電地線，微電子設備需要時可設置邏輯地線。上述地線均由共用接地系統的地網引出。

l 室內信號設備的接地裝置應構成網狀（地網）。

l 接地導線上嚴禁設置開關、熔斷器或斷路器。

3.4.2 地網

l 地網由各接地體、建筑物四周的環形接地裝置、基礎鋼筋構成的接地體相互連接構成。

l 新建建筑物混凝土基礎的鋼筋必須焊接成基礎接地網，網格寬度不大于3m；既有建筑物為鋼筋混凝土基礎的，可利用混凝土基礎鋼筋作為基礎接地網。

l 環形接地裝置一般由水平接地體和垂直接地體組成，應環繞建筑物外墻閉合成環，受條件限制時可不環周敷設，但應盡可能沿建筑物周圍設置，以便與地網連接的各種引線就近連接。水平接地體距建筑物外墻間距不小于1m，埋深不小于0.7 m。

水平接地體可采用以下材料：

a 40mm×4mm熱鍍鋅扁鋼；

b 鍍層厚度大于250μm、直徑大于14 mm的鍍銅圓鋼；

c 不小于50mm2銅帶或纏繞的電纜；

d 與貫通地線材質相同。

l 在避雷帶引下線處應設垂直接地體，垂直接地體必須與水平接地體可靠焊接。接地電阻不滿足要求時，可增設垂直接地體，其間距不宜小于其長度的2倍并均勻布置。

l 接地體應設置永久性明顯標志。

l 環形接地裝置必須與建筑物四角的主筋焊接，并應在地下每隔5—10m就近與建筑物基礎接地網鋼筋焊接一次。

l 垂直接地體可采用石墨電極、銅包鋼、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）或其它新型接地材料，電力牽引區段宜采用石墨接地體。

a采用熱鍍鋅鋼管時，鋼管壁厚不小于3.5mm；

b采用熱鍍鋅角鋼，角鋼不小于50mm×50mm×5mm；

c采用熱鍍鋅扁鋼時，扁鋼不小于40mm×4mm；

d采用熱鍍鋅圓鋼時，圓鋼直徑不小于8mm。

l 接地電阻難以達到要求時，可采取深埋接地體、設置外延接地體、換土、在接地體周圍添加經環保部門認可的降阻劑或其他新技術、新材料等措施。

l 接地體難以避開污水排放和土壤腐蝕性強的地點時，垂直接地體應采用石墨接地體。水平接地體應選用耐腐蝕性材料，采用熱鍍鋅扁鋼時，鍍層不宜小于60μm。

3.4.3 對既有建筑物進行地網改造時，應了解建筑物結構、原有防直擊雷裝置、原有接地和接地體的分布等。

3.4.4 貫通地線

l 電氣化區段、繁忙干線、鐵路樞紐、編組場、強雷區和埋設地線困難地區及微電子設備集中的區段，應設置貫通地線。

l 貫通地線應采用截面積不小于銅當量35mm、耐腐蝕并符合環保要求。

l 與信號電纜同溝埋設于電纜（槽）下方土壤中，距電纜（槽）底部不少于300 mm。

l 隧道、橋梁應兩側敷設；與橋梁墩臺接地裝置的接地連接線應設置成無維修方式。

l 上下行線路分線時，應分別敷設。

l 引接線（貫通地線與設備接地端子的連接線）采用25 mm的多股裸銅纜焊接或壓接，焊接時焊接長度不小于100mm，并套150mm長熱熔熱縮帶防護。

l 貫通地線任一點的接地電阻不得大于1Ω。

l 貫通地線在信號機房建筑物一側每隔2-3m用50mm裸銅線與環形接地裝置連接，兩端各連接兩次。

l 設置貫通地線的區段，鐵路沿線及站內的各種室外信號設備的各種地線均應就近與貫通地線連接。

3.4.5 未設貫通地線的區段，室外信號設備可采用分散接地的方式，接地電阻值參照表3確定。

3.5 接地匯集線及等電位連接

3.5.1 控制臺室、繼電器室、防雷分線室（或分線盤）、機房和電源室（電源引入處）應設置接地匯集線。接地匯集線宜采用大于30 mm×3mm紫銅排，可相互連接成條形、環形或網格形，環形設置時不得構成閉合回路。

3.5.2 接地匯集線受制造長度的限制需使用多根銅排時，銅排間直接連接的接觸部分長度不少于60mm，接觸面應打磨后用3個銅螺栓雙螺帽連接。

3.5.3 電源室（電源引入處）防雷箱處、防雷分線室（或分線盤）處的接地匯集線應單獨設置，并分別與環形接地裝置單點冗余連接。其余接地匯集線可采用截面積不小于50 mm2有絕緣外護套的多芯銅導線或30 mm×3mm紫銅排相互連接后與環形接地裝置單點冗余連接。

3.5.4 接地匯集線及接地匯集線間的連接導體、接地匯集線與地網的連接線必須與墻體絕緣。接地匯集線一般在距地面200-300mm（踢腳線緊上方）處設置；有防靜電地板的機房，接地匯集線可在地板下方距地面30-50mm處設置，距墻面宜為100-150 mm；也可在地板下方設成條狀或網格狀。需要時，也可在機房房頂設置。接地匯集線上每隔1-1.5m應預留接地螺栓供連接使用。

3.5.5 室內走線架、組合架、電源屏、控制臺、機架、機柜等所有室內設備必須與墻體絕緣，其安全地線、防雷地線、工作地線等必須以最短距離分別就近與接地匯集線連接。

3.5.6 走線架不得布置成環型，已構成閉合回路的可加裝絕緣。在不構成閉合回路的前提下，必須保持走線架在電氣上的連續性（可利用剝開的25mm2銅導線，敷設在電纜走線架內，并將每段走線架至少在兩點進行連接），并用30mm×3mm紫銅排與接地匯集線栓接，連接螺栓采用Φ8mm銅質或不銹鋼質，并不得少于3枚。

3.5.7 室內同一排不同的金屬機架、柜之間用大于10 mm2多股銅導線栓接后再用不小于50mm2有絕緣外護套的多股銅線或30mm×3mm紫銅排就近與接地匯集線連接。

3.5.8 機房面積較大時，可以設置與地網單點冗余連接的總接地匯集線?？刂婆_室、繼電器室、計算機房的接地匯集線可分別與總接地匯接線單點連接,也可相互連接后與總接地匯接線單點連接。

3.5.9 機房分布在幾個樓層時，各樓層可設置總接地匯集線，總接地匯集線間應采用50—95 mm的有絕緣外護套的多股銅導線焊接或加線鼻栓接。

3.5.10接地匯集線與地網的連接線應采用不小于50 mm2的有絕緣護套銅導線。電源室防雷箱處（電源引入處）接地匯集線在環形接地裝置上的連接點與分線盤處接地匯集線在環形接地裝置上的連接點之間，以及與其余接地匯集線在環形接地裝置上的連接點之間距離宜大于5m。避雷帶的引下線在環形接地裝置上的連接點，與接地匯集線在環形接地裝置上的連接點間距應大于5m。

3.5.11 無線天線避雷針的接地裝置應單獨設置，并距環形接地裝置15m以上，特殊情況下不應小于5m，確因條件限制距離達不到要求時，其接地引接線應與環形接地裝置焊接，焊接點與接地匯集線在環形接地裝置上的連接點的間距不小于5m。

3.5.12 建筑物內所有不帶電的自來水管、暖氣管道等金屬物體都必須與環形接地裝置（或與建筑物鋼筋、機房屏蔽層）做等電位連接。

4 施工與工藝

4.1 一般要求

4.1.1所有傳輸放電電流的導線必須阻燃且走最直接的路徑，應減少長度（配線時不留余長）和方向變化，且這些導線的曲線半徑不小于200 mm。

4.1.2所有防雷保安器接地線必須與接地匯集線就近可靠連接，接地線必須用短而直的黃綠軟塑料多股銅導線，截面積不小于1.5mm2。

4.1.3 并聯型防雷保安器與被保護設備端子的連接線截面積不小于1.5mm2,長度不得大于0.5m，受條件限制時，可適當延長，但嚴禁超過1.5m；或采用凱文接法。防雷保安器接地線長度應不大于1m。

4.1.4 采用栓接連接時，必須使用雙螺帽。

4.1.5 各種防雷保安器均應設置用途及去向標牌。

4.1.6引接線、接地匯集線間的連接線等在穿越墻體、樓板時應加裝保護并保證與墻體絕緣。

4.2 線纜引入和布放

4.2.1 進出建筑物的電力線、通信線和信號傳輸線宜采用屏蔽電纜埋地敷設，電纜屏蔽層宜兩端接地，長度小于15m的屏蔽電纜可只在室內接地；采用非屏蔽電纜時，必須穿金屬管埋地敷設。電力電纜長度宜大于15m。

電纜屏蔽層或金屬管室內一端（末端）應連接到分線盤內的接地匯集線上，長于15m的屏蔽電纜，在該電纜室外端的始端接地。電氣化區段或接地系統有較大干擾時，應只在機房接地匯集線一端接地。

4.2.2 室內信號傳輸線與設有屏蔽層的建筑物外墻平行敷設距離宜大于1m，場地條件不允許時，信號傳輸線路應采用屏蔽電纜或非屏蔽電纜穿鋼管敷設，電纜屏蔽層或鋼管應與走線架或與接地匯集線連接。

4.2.3電源線與信號線、高頻線與低頻線、進線與出線必須分開敷設。室內信號傳輸線路與電力線路平行靠近敷設時，其間距應符合表4的要求。條件不許可時，應采用屏蔽電纜，電纜護套和電纜屏蔽層應接地。

4.3 防雷保安器安裝

4.3.1 電源防雷保安器

單相穩定電流小于100A的機房，電源線與防雷箱的連接線長度不得大于0.5m，受條件限制連接線長度大于0.5m時，應采用凱文接線法連接。防雷箱接地線必須與電源保護地線（PE）連接，并就近與接地匯集線連接。

連接線應采用塑料外護套多芯銅線，第I級連接線截面積不小于10mm、第II級不小于6mm、第III級不小于2.5mm。

4.3.2 信號傳輸線防雷保安器

l 進入建筑物的電纜金屬護套和屏蔽層應與分線盤接地匯集線連接，使用中的電纜芯線經防雷保安器接地端子與接地匯集線連接，電纜備用芯線直接與接地匯集線連接。

l 信號傳輸線上設置的防雷保安器接地線必須與被保護設備金屬外殼連接，連接線應采用截面積不小于1.5mm的多股銅芯導線，長度應不大于200mm，并就近與接地匯接線連接。

l 室外的信號設備防雷保安器接地端子應就近與接地體可靠連接，連接線應采用截面積不小于1.5mm的多股銅芯導線。

4.4. 連接

4.4.1 圓鋼與圓鋼、圓鋼與扁鋼（角鋼）的焊接長度必須大于圓鋼直徑的6倍；扁鋼、角鋼必須三面焊接，焊接長度必須大于寬邊的2倍。焊點平滑無毛刺，并做防腐處理，防腐層應在焊點四周延伸20-25mm，埋入地下的焊點防腐層必須大于5 mm以上。

4.4.2 室內的銅材與銅材間可用螺栓連接，連接時必須用雙螺帽或栓接后施焊。

4.4.3 引接線與環形接地裝置的連接可采用以下方式：

l 環形接地裝置使用鍍銅圓鋼、銅帶或纏繞的電纜時，應焊接。

l 環形接地裝置使用熱鍍鋅扁鋼時，應栓接或焊接；栓接時，環形接地裝置須采用有直徑為8mm圓孔的40mm×4mm扁鋼，引接線兩端焊接線鼻后，用銅螺栓分別與扁鋼和接地匯流線栓接。

l 環形接地裝置與貫通地線材質相同時，應壓接或焊接。

l 屏蔽層、暖氣等金屬管線、防靜電地板金屬支撐架等按上述方法與環形接地裝置連接。

4.4.4 電纜金屬護套與接地匯集線連接時，連接線一端焊接在金屬護套上，另一端做線鼻后用銅螺栓與匯集線栓接；也可用線卡箍在電纜金屬護套上，連接線兩端作線鼻后分別與線卡和接地匯集線栓接。

5.0.1 防雷保安器安裝
